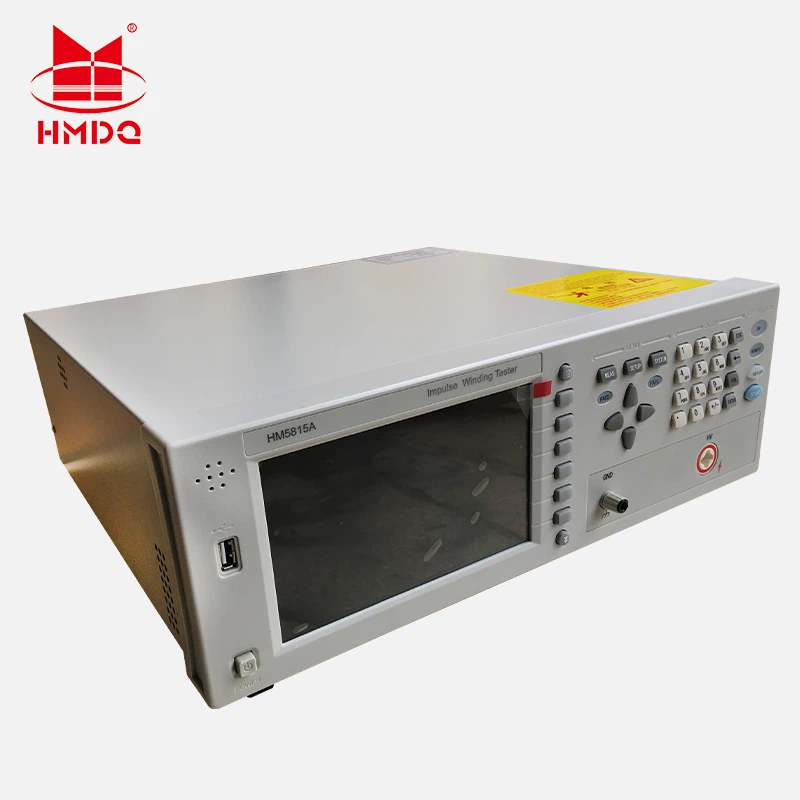

HM5815A profwr dirwyn i ben impulse Disgrifiad Fideo
Trosolwg Cynnyrch
Mae'r gyfres HM5815 yn cymharu tonffurfiau safonol sy'n cael eu storio mewn cof nad yw'n anweddol â thonffurf y prawf cyfredol. Mae'n darparu canlyniadau cymharu pasio/methu yn seiliedig ar wyriad ardal, ardal wahaniaethol, rhyddhau corona, neu wyriad cyfnod. Gyda'i ymarferoldeb pwerus, ei ddulliau cymharu manwl gywir, ei weithrediad syml, a'i ryngwynebau helaeth, mae'r HM5815A yn darparu datrysiad profi perffaith ar gyfer mwyafrif helaeth y cynhyrchion troellog.
Paramedr cynhyrchion
|
Manylebau |
HM5815-5 |
|
|
Allbwn ar gyfer foltedd ysgogiad |
100V~5000V Camau 10V 5%±15V |
|
|
Ystod prawf inductance |
>10μH |
|
|
Egni impulse |
Uchafswm o 250mili-Joules |
|
|
Cynnwys yn ardal arddangos tonffurf ar LCD |
800×480 dot-matrics LCD 255×650 dot-matrics Paramedrau gosod, ton safonol a thon prawf, canlyniad cymhariaeth, gwybodaeth ffeil, ac ati. |
|
|
Ton sampl |
Cyfradd samplu: 200MSPS (cyfres A yn unig) 100MSPS, 50MSPS, 20MSPS, 10MSPS, 5MSPS, 2MSPS, 1MSPS, 500kMSPS, 200kMSPS, 100kMSPS Cydraniad: 8bits Pwynt samplu: 6500bytes |
|
|
Sampl tonnau safonol |
Cylchred dilyniannol, cylch sengl, un sampl (hyd at 32 gwaith o gyfartaledd sampl) |
|
|
rhwystriant mewnbwn |
5MΩ |
|
|
Cyflymder prawf |
6 gwaith/eiliad |
|
|
Cyfradd gyfartalog |
Nifer ysgogiadau prawf |
|
|
Nifer o ysgogiad demagnetizing |
||
|
Swyddogaeth mesur |
Foltedd, amser ac amlder |
|
|
Modd sbardun |
Mewnol, Llaw (Troed), Allanol a Bws |
|
|
Dull cymharu |
Cymhariaeth AreaSize Cymhariaeth DiffZone Cymhariaeth Corona Cymhariaeth CamDiff |
|
|
Cywirdeb mesur maint ardal |
±1% |
|
|
Cywirdeb mesur gwahaniaeth ardal |
±1% |
|
|
Cymharu allbwn |
LLWYDDO/METHU arddangos Larwm Beeper |
|
|
Modd bîp |
ON (addasu ar gyfer tôn uchel ac isel), OFF |
|
|
Cof |
Wedi'i adeiladu-mewn cof: 100 ffeil Cof disg USB |
|
|
Rhyngwyneb |
TRINWR (DECHRAU, STOPIO, LLWYDDO, NG, PRYSUR, EOC, ac ati) RS232C Dyfais USB USB Host LAN |
|
Disgrifiad Cynnyrch
Cyflwyniad i'r ardal arddangos:
Diffiniad penodol ar gyfer pob maes:
1.Voltage/div
Dangoswch foltedd pob grid
Ardal arddangos 2.Waveform
Yn y maes hwn, arddangosir tonffurfiau prawf a safonol, brigau foltedd ysgogiad a chanlyniadau cymharu.
3.Dangos a oes tonffurf safonol yn bodoli. Mae N yn golygu bod tonffurf safonol yn bodoli tra nad yw H yn bodoli.
4.Indicate y lleoliad tonffurf yn y cof.
5.Impulse foltedd
Dangoswch y foltedd ysgogiad gosod cyfredol. Gall y foltedd hwn gael ei newid gan yr allwedd feddal [Addasu] a'r allwedd rhif.
Canlyniad 6.Measurement
Dangoswch y canlyniad mesur terfynol.
7.Waveform
tonffurf yw chwyddo i mewn ai peidio
Canlyniad 8.Comparison
Pedwar canlyniad cymhariaeth a'u canlyniadau arddangos terfynol
9.Gwybodaeth
Dangoswch gyflwr dewis rhyngwyneb, argaeledd disg U, clo allwedd, ac ati.
Parthau 10.Function o allweddi meddal
Dangoswch swyddogaeth a pharamedr cyfatebol pob allwedd feddal.
11.Amser
Arddangos yr amser real.
sylfaen 12.Time
Mae'r ardal hon yn dangos yr amser rhwng dwy linell doriad yr ardal arddangos tonffurf hon i gyfeiriad X. Ni all yr amser a ddangosir yn y maes hwn gael ei addasu gan ddefnyddiwr ond mae'n amrywio yn ôl y gyfradd samplu a chwyddo'r sylfaen amser.
13.Enw ffeil
Dangoswch enw'r ffeil gyfredol, *yn golygu dim ffeil.
Parth arddangos 14.Secondary
Arddangos dulliau cymharu a'u paramedrau sylfaenol, maint echdynnu corona
Cyfradd 15.Sampling
Dangoswch gyfradd samplu'r tonffurf gyfredol, y gellir ei newid gan yr allwedd feddal [Addasu] a'r rholer.
16.Peak gwerth
Dangoswch werth brig y foltedd prawf cyfredol.
Manylion Cynnyrch
Tagiau poblogaidd: Impulse dirwyn i ben profwr pwls trawsnewidyddion, Tsieina Impulse dirwyn i ben Tester Pulse trawsnewidyddion trawsnewidyddion, ffatri
Manylebau Technegol
|
Manylebau |
HM5815-5 |
HM5815-10 |
|
Allbwn ar gyfer foltedd ysgogiad |
100V~5000V Camau 10V 5%±15V |
500V~10000V Camau 200V 5%±25V |
|
Ystod prawf inductance |
>10μH |
>20μH |
|
Egni impulse |
Uchafswm o 250mili-Joules |
Uchafswm o 500 mili-Joules |
|
Cynnwys yn ardal arddangos tonffurf ar LCD |
800×480 dot-matrics LCD 255×650 dot-matrics Paramedrau gosod, ton safonol a thon prawf, canlyniad cymhariaeth, gwybodaeth ffeil, ac ati. |
|
|
Ton sampl |
Cyfradd samplu: 200MSPS (cyfres A yn unig) 100MSPS, 50MSPS, 20MSPS, 10MSPS, 5MSPS, 2MSPS, 1MSPS, 500kMSPS, 200kMSPS, 100kMSPS Cydraniad: 8bits Pwynt samplu: 6500bytes |
|
|
Sampl tonnau safonol |
Cylchred dilyniannol, cylch sengl, un sampl (hyd at 32 gwaith o gyfartaledd sampl) |
|
|
rhwystriant mewnbwn |
5MΩ |
|
|
Cyflymder prawf |
6 gwaith/eiliad |
|
|
Cyfradd gyfartalog |
Nifer ysgogiadau prawf |
Cyfradd gyfartalog 1 i 32 rhaglenadwy |
|
Nifer o ysgogiad demagnetizing |
cyfradd gyfartalog 0 i 16 rhaglenadwy |
|
|
Swyddogaeth mesur |
Foltedd, amser ac amlder |
|
|
Modd sbardun |
Mewnol, Llaw (Troed), Allanol a Bws |
|
|
Dull cymharu |
Cymhariaeth AreaSize Cymhariaeth DiffZone Cymhariaeth Corona Cymhariaeth CamDiff |
|
|
Cywirdeb mesur maint ardal |
±1% |
|
|
Cywirdeb mesur gwahaniaeth ardal |
±1% |
|
|
Cymharu allbwn |
LLWYDDO/METHU arddangos Larwm Beeper |
|
|
Modd bîp |
ON (addasu ar gyfer tôn uchel ac isel), OFF |
|
|
Cof |
Wedi'i adeiladu-mewn cof: 100 ffeil Cof disg USB |
|
|
Rhyngwyneb |
TRINWR (DECHRAU, STOPIO, LLWYDDO, NG, PRYSUR, EOC, ac ati) RS232C Dyfais USB USB Host LAN |
|
