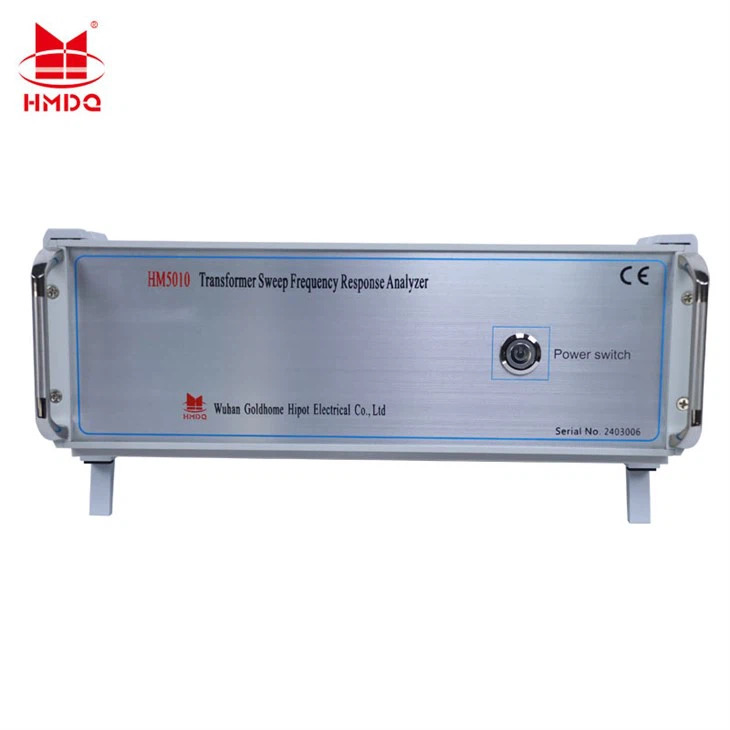

Prawf Amledd Ysgubo Trawsnewidydd SFRA

Mae Profwr Anffurfiannau Dirwyn y Trawsnewidydd yn cynnwys-system fesur manwl uchel sy'n cynnwys gliniadur a microreolydd. Mae'n cynnwys strwythur cryno a gweithrediad syml, gan gynnig galluoedd profi a dadansoddi cynhwysfawr. Gall defnyddwyr weithredu'r ddyfais yn annibynnol trwy gyfeirio at y llawlyfr cyfarwyddiadau neu ar ôl hyfforddiant byr.

Anfon ymchwiliad

Disgrifiad

Paramedrau technegol

Trosolwg Cynnyrch a ChymhwysoSenarios

Trosolwg Cynnyrch

Mae Profwr Anffurfiannau Dirwyn y Trawsnewidydd /Amlder Ysgubol yn cynnwys system mesur manwl uchel sy'n cynnwys gliniadur a microreolydd. Mae'n cynnwys strwythur cryno a gweithrediad syml, gan gynnig galluoedd profi a dadansoddi cynhwysfawr. Gall defnyddwyr weithredu'r ddyfais yn annibynnol trwy gyfeirio at y llawlyfr cyfarwyddiadau neu ar ôl hyfforddiant byr.

Nodweddion a Manteision

1. Mae caffael a rheoli data yn defnyddio microbrosesydd integredig iawn, cyflym iawn.

2. Mae cyfathrebu rhwng y gliniadur a'r offeryn yn cyflogi rhyngwyneb USB.

3. Gall cyfathrebu rhwng y gliniadur a'r offeryn ddefnyddio rhyngwyneb Bluetooth di-wifr neu ryngwyneb WiFi di-wifr (affeithiwr dewisol).

Mae'r rhyngwyneb WiFi diwifr yn hwyluso defnydd cyfleus ar dabledi a ffonau smart ymhellach.

4. Mae'r craidd caledwedd yn defnyddio technoleg ysgubo amledd cyflym (UDA) digidol uchel penodol DDS. Mae profi yn gwneud diagnosis cywir o namau troellog megis ystumio, chwyddo, dadleoli, gogwyddo, -troi'n fyr-anffurfiannau cylched, a-cyfnewid i-gylchedau byr cyswllt cyfnod.

5. Samplu A/D did deuol cyflymder uchel (mae addasiadau tap-changer ar y safle yn creu newidiadau i gromlin tonffurf gweladwy).

6. Meddalwedd-osgled allbwn signal addasadwy gydag uchafbwynt uchaf ±10V.

7. Cyfrifiadur yn dadansoddi canlyniadau profion yn awtomatig ac yn cynhyrchu dogfennau electronig (fformat Word).

8. System fesur ddeuol sy'n cefnogi ysgubiad llinellol a dulliau ysgubo segmentiedig, sy'n gydnaws â'r ddau fethodoleg mesur domestig cyffredinol.

9. Mae nodweddion amledd osgled yn cydymffurfio â manylebau technegol cenedlaethol ar gyfer profwyr nodweddion amledd.

10. System dadansoddi data prawf awtomataidd.

Amodau Perthnasol

1. Dosbarthiad Ysgubo Llinol

Ystod mesur ysgubo: (10Hz) i (10MHz) gyda 40,000 o bwyntiau ysgubo, penderfyniadau o 0.25kHz, 0.5kHz, ac 1kHz.

2. Dosbarthiad Mesur Ysgubo Segmentedig

Ystod mesur ysgubo: (0.5kHz) i (1MHz), 2000 o bwyntiau ysgubo;

(0.5kHz) i (10kHz)

(10kHz) i (100kHz)

(100kHz) i (500kHz)

(500kHz) i (1000kHz)

Gwybodaeth Ychwanegol

Offer Craidd

Prif Uned SFRA Analyzer -1

Gliniadur gyda Meddalwedd SFRA -1

Cebl Cyfathrebu (USB/Ethernet) -1

Cebl cyfechelog Allbwn (Ffynhonnell) gyda Chlipiau Alligator -1

Cebl Cyfechelog Mewnbwn (Mesur) gyda Chlipiau Alligator -1

Clipiau Aligator Dyletswydd Trwm (Sbâr) -4

Cebl Tirio pwrpasol (byr, trwchus) -1

Diogelwch ac Ategolion Critigol

Pecyn Cloi Allan/Tagout (LOTO) -1 set

Symudol Grounding & Short-Cit Torri -1 set

Profwr Foltedd / Megger -1

Camera/Ffôn Clyfar (ar gyfer lluniau cysylltiad) -1

Cwestiynau Cyffredin Cynnal a Chadw

Q: Beth yw pwrpas profion SFRA?
A: Trwy gymharu ymateb "olion bysedd" unigryw trawsnewidydd yn dirwyn i ben â mesuriadau blaenorol neu weindio tebyg, maent yn canfod difrod mecanyddol mewnol neu anffurfiadau o fewn y weindio, megis bwclo, dadleoli, neu lacio caewyr.

Q: A yw'r trawsnewidydd yn fyw yn ystod y profion?
A: Nac ydw. Mae profion yn cael eu cynnal ar drawsnewidyddion sydd wedi'u dad-wedi'u hegnioli, eu hynysu a'u seilio'n llwyr. Diogelwch yw ein prif flaenoriaeth.

Q: Sut i benderfynu a yw dirwyn yn cael ei ddadffurfio?

A: Trwy gymharu. Cymharwch y canlyniadau cyfredol gyda'r canlynol:

Gwerthoedd cyfeirio: Canlyniadau profion blaenorol o'r un newidydd (dull gorau).

Chwaer weindio: Ymateb o gyfnod arall o'r un newidydd (ee, Cam A yn erbyn Cam B).

Mae gwyriadau sylweddol yn y gromlin, yn enwedig ar amleddau penodol, yn dynodi problem.

Q: A yw tymheredd yr olew trawsnewidydd yn effeithio ar ganlyniadau'r profion?

A: Ydy, yn enwedig ar amleddau is (fel arfer yn is na 1-2 kHz). Mae priodweddau magnetig y craidd yn amrywio gyda thymheredd. Fe'ch cynghorir i gofnodi tymheredd yr olew yn ystod y prawf, yn enwedig os yw'r canlyniadau i'w cymharu â gwerthoedd cyfeirio a fesurir ar wahanol dymereddau.

Q: Pa mor hir mae'r prawf yn ei gymryd?

A: Ar gyfer timau profiadol, y gwaith paratoi (ynysu a daearu) yw'r rhan sy'n cymryd fwyaf o amser. Mae angen 30 i 90 munud i fesur yr holl weiniadau ar drawsnewidydd pŵer nodweddiadol.
