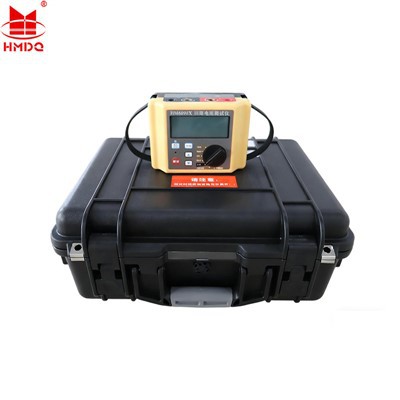

HM6090 200A LlawCoglytFideo Arddangos Profwr Gwrthsefyll
Trosolwg Cynnyrch a Senarios Cymhwysiad
Trosolwg Cynnyrch
Mae'r HM6090-200A yn brofwr gwrthiant cyswllt llaw cwbl awtomatig a ddatblygwyd gan ddefnyddio technoleg cyflenwad pŵer newid amledd uchel a chylchedau digidol. Yn cydymffurfio â safon y diwydiant pŵer DL/T845.4-2004, mae'n allbynnu cerrynt DC 100A i fesur ymwrthedd cyswllt cydrannau dargludol yn fanwl gywir gyda chydraniad o 0.1μΩ. Mae'n addas ar gyfer profi dibynadwyedd cyflym o gysylltiadau trydanol.
Senarios Cais
Cynnal a Chadw Systemau Pŵer: Mesur ymwrthedd cyswllt prif gysylltiadau mewn offer switsh foltedd uchel/isel, torwyr cylchedau, a switshis ynysu.
Archwiliad Offer Diwydiannol: Profwch werthoedd gwrthiant mewn cysylltiadau cyfnewid, cymalau sodro gwifren, a chysylltiadau bar bysiau.
Gweithrediadau Maes: Cynnal profion cludadwy mewn is-orsafoedd, ystafelloedd dosbarthu, ac amgylcheddau eraill heb ffynonellau pŵer sefydlog.
Manylebau Technegol
|
Paramedr |
Manyleb |
|
Model |
HM6090S - 100A |
|
Allbwn Cyfredol |
200A, 150A, 100A, 50A |
|
Ystod Mesur |
200A 0 - 1000uΩ 150A 0 - 1400uΩ 100A 0 - 2000uΩ 50A 0 - 10 mΩ |
|
Datrysiad |
0.1μΩ |
|
Cywirdeb |
± (darllen x 0.5%+ 1 uΩ) |
|
Amser Prawf |
cyflym, 10 ~ 60 eiliad yn ddewisol |
| Cau awtomatig |
cau i lawr yn awtomatig ar ôl 5 munud heb weithrediad |
| Cyflenwad pŵer |
wedi'i adeiladu-mewn batri lithiwm neu wefrydd allanol, mewnbwn gwefrydd 100 - 240VAC, 50Hz/60Hz |
| Foltedd codi tâl | 12.6V |
| Codi tâl cyfredol | Llai na neu'n hafal i 3A |
| Maint gwesteiwr | 220mm × 168mm × 65mm |
| Pwysau gwesteiwr | 1.6kg (ac eithrio llinell brawf) |
Cyflwyniad panel
Sgrin LCD:Sgrîn LCD lliw disgleirdeb uchel diwydiannol 4.3 modfedd, dewislen gweithredu arddangos ac arddangos canlyniadau mesur.
Bysellfwrdd:a ddefnyddir ar gyfer gweithredu a gosod paramedr o swyddogaethau amrywiol.
I+, I- :terfynell allbwn cyfredol.
V+, V- :jack mewnbwn foltedd.
Porth USB:Yn cysylltu â disg USB allanol ar gyfer storio data prawf.
Porthladd sgwâr USB:Yn cysylltu ag argraffydd allanol.
Rhyngwyneb codi tâl:defnyddio charger arbennig ar gyfer codi tâl.
cyfarwyddiadau gweithredu
Ar ôl pob gwifrau prawf yn gysylltiedig, pŵer ar yr offeryn a mynd i mewn i'r"prif ddewislen"rhyngwyneb ar ôl cychwyn, fel y dangosir yn y llun isod.
Dewiswch"Dechrau prawf"a gwasg"Iawn"i fynd i mewn i'r"Paratoi prawf"rhyngwyneb, fel y dangosir isod.
Cyfredol:Gosodwch bŵer allbwn yr arbrawf hwn i 50A/100A/150A/200A.
Os yw'r gwrthiant cylched yn fwy nag ystod y tap cyfatebol yn ystod y prawf, efallai na fydd y cerrynt yn cyrraedd y cerrynt penodol.
Amser:Gosodwch amser prawf yr arbrawf hwn, gall 50A / 100A ddewis "cyflym" neu "10 / 20 / 30 / 40 / 50 / 60 eiliad", gall 150A / 200A ddewis "cyflym" neu "5 eiliad" prawf yn gallu pwyso "Canslo" i atal y prawf ar unrhyw adeg.
Rhif:Gosodwch rif sampl yr arbrawf hwn
Prif ardal arddangos:arddangos gwerth gwrthiant y gwrthrych mesuredig.
Isardal arddangos:arddangos gwerth foltedd, gwerth cyfredol ac amser prawf y cynnyrch a brofwyd.
"Canlyniadau Profion" isod. Pwyswch i'r chwith ac i'r dde i symud y cyrchwr, a gwasgwch OK i gyflawni'r gweithrediad a ddewiswyd.
Yn y broses brofi, os yw'r offeryn wedi canfod bai cyswllt gwael â'r llinell brawf, bydd y blwch prydlon bai yn ymddangos i larwm ac atal y mesuriad.
Os yw'r offeryn yn canfod bod y tymheredd mewnol yn rhy uchel, bydd y gefnogwr yn cael ei droi ymlaen yn awtomatig ar gyfer oeri, a bydd y gefnogwr yn cael ei ddiffodd yn awtomatig ar ôl i'r tymheredd ostwng.
Parhau i fesur:Parhewch â'r mesuriad gwrthiant gyda'r gosodiad presennol.
Argraffu data:Argraffwch y canlyniadau prawf cyfredol trwy gysylltu ag argraffydd allanol.
Cadw data:Arbedwch y canlyniadau prawf cyfredol i'r peiriant lleol.
Ar y rhyngwyneb Prif ddewislen, dewiswch "Save Query" a gwasgwch "OK" i fynd i mewn i'r rhyngwyneb "Cadw Cofnodion", fel y dangosir yn y ffigur canlynol.
Storfa gyriant fflach usb:Mae'r cynnwys storio lleol yn cael ei arbed i yriant fflach USB allanol.
