Dewis offer ar gyfercodiad tymheredd switsh foltedd (HV) uchelmae profi yn broses hollbwysig sy'n gofyn am werthuso manylebau technegol, safonau a gofynion gweithredol yn ofalus. Mae'n fuddsoddiad sylweddol, sy'n golygu bod angen proses drylwyr o wneud penderfyniadau.
Isod mae canllaw cam-wrth-gamu cynhwysfawr i'ch helpu i ddewis yr offer prawf cywir.
Bydd y prif ddetholiad yn seiliedig arpedwar ffactor allweddol:
Uchafswm cerrynt prawf (kA): y gwerth cyfredol uchaf y mae angen ei efelychu.
Foltedd system uchaf (kV): lefel foltedd graddedig y switsh sy'n cael ei brofi.
Hyd presennol: y gallu i gynnal cerrynt cyson am gyfnod penodedig y prawf (ee, 4 awr ar gyfer y brif gylched).
Hyblygrwydd a chydymffurfio â safonau: gallu i gydymffurfio â safonau rhyngwladol (IEC, IEEE, ac ati) ar gyfer gwahanol fathau o torwyr cylched awtomatig (SF6, gwactod, aer).
Dyma'r cam pwysicaf. Cyn dewis dull prawf, rhaid i chi benderfynu yn union beth sydd angen ei brofi.
A. Math o switsh pŵer:
Foltedd graddedig: Ydych chi'n profi switshis pŵer ar gyferSystemau 72.5 kV, 145 kV, 245 kV, 420 kV, neu 800 kV? Rhaid i foltedd graddedig yr offer prawf fod yn addas ar gyfer y prawf chwalu, a gyflawnir yn aml ar y cyd â'r prawf codiad tymheredd.
Math technegol:
SF6, gwactod, neu aer-oeri?Mae'r egwyddorion prawf yn debyg, ond gall cyfluniad dyfeisiau a dulliau monitro fod yn wahanol.
Cyfredol â sgôr (Iᵣ):
Beth yw cynhwysedd cerrynt parhaus uchaf y switsh pŵer i'w brofi? (ee,2000 A, 3150 A, 4000 A, 6300 A)
Cerrynt cylched byr graddedig (Iₛₖ): Y cerrynt prawf ar gyfer y brif gylched yw'r cerrynt graddedig (Iᵣ). Fodd bynnag, ar gyfer profi pwyntiau cysylltu a therfynellau, mae safonau'n gofyn am ddefnyddio cerrynt sy'n cynhyrchu'r un golled pŵer â'r cerrynt cylched byr graddedig. Dyma'r ffactor penderfynu ar gyfer gwerthuso perfformiad y ddyfais prawf.
Fformiwla cyfrifo: I_test_connection=I_sk * √ (duty_cycle)
Pŵer-tymor byr yw'r cylch dyletswydd fel arfer (ee,1 eiliad neu 3 eiliad). Rhaid i'r ddyfais brawf allu cynhyrchu'r cerrynt hynod uchel hwn am gyfnod byr iawn.
B. Safonau sy'n berthnasol:
Rhaid i'ch pecynnau prawf a'ch gweithdrefnau gydymffurfio â'r safonau y mae eich labordy wedi'i ardystio ar eu cyfer. Y brif safon yw:
IEC 62271-1 / IEEE C37.09: Switsys foltedd uchel a mecanweithiau rheoli - Rhan 1: Gofynion cyffredin.
Mae'r safonau hyn yn nodi'r union weithdrefnau, hyd, a meini prawf llwyddo/methu ar gyfer profion codiad tymheredd.
Gofyniad sylfaenol: Rhaid i'r cerrynt prawf fod yn sefydlog o fewn ±5%yn ystod y prawf (fel arfer2-4 awrar gyfer y prif gylched).
Paramedrau C.Test:
- Prawf Sgôr Cyfredol: Darganfyddwch y gwerth cyfredol mwyaf gofynnol.
- Prif Gylchdaith: Cerrynt graddedig (I_ᵣ) y torrwr cylched.
- Cysylltiad Prawf: Gwerth wedi'i gyfrifo ar sail y cerrynt cylched byr graddedig (Iₛₖ).
Rhaid i raddfa'r offer prawf fod yn fwy na'r mwyaf o'r ddau werth uchod.
- Hyd y Prawf: A all y system gynnal cerrynt sefydlog heb drifft gormodol am dros 4 awr?
- Nifer y Camau: A fydd y prawf yn un-cyfnod neu dri-cyfnod?
Cyfluniad system a chydrannau
Nid yw cyfluniad prawf nodweddiadol yn cynnwys un ddyfais, ond yn hytrach system integredig sy'n cynnwys:

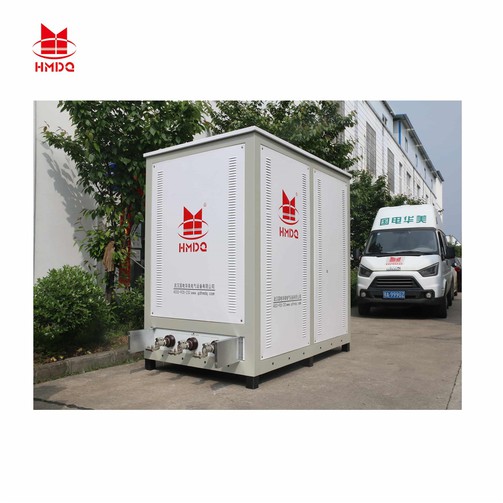

Prif drawsnewidydd:Trawsnewidydd-cyfnod-cyfnod sengl neu{-gyfnod{-wedi'i gyfarparu â{-gysylltwyr{-tap lluosog ar gyfer cynhyrchu cerrynt uchel yn effeithlon.
Trawsnewidydd rheolydd foltedd (rheoleiddiwr foltedd amrywiol): Yn nodweddiadol yn cyflogi awto-drawsnewidydd trydanol, yn caniatáu addasiad llyfn a pharhaus o foltedd allbwn / cerrynt, ac yn gwasanaethu fel elfen ganolog y system reoli.

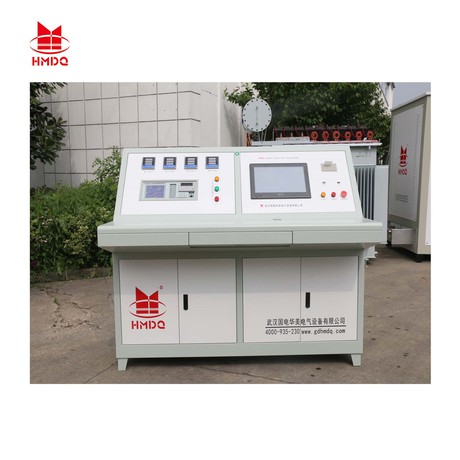

Cabinet rheoli a mesur: Yn ymgorffori rheolydd PLC, offer mesur (trawsnewidwyr cyfredol, siyntiau, cardiau caffael data), a rasys cyfnewid diogelwch.
Ceblau- neu aer-oeri:Ceblau cerrynt uchel hyblyg sy'n cysylltu'r gosodiad prawf â'r torrwr cylched. Defnyddir ceblau wedi'u hoeri â dŵr yn aml ar gyfer cymwysiadau cerrynt â'r sgôr uchaf i leihau cyfaint a phwysau.
Uned graddnodi:Mae calibradu olrheiniadwy o fesur cerrynt a thymheredd yn hanfodol ar gyfer labordai achrededig.
Gwerthusiad cyflenwyr ac ystyriaethau ychwanegol
Enw da a phrofiad: Dewiswch wneuthurwr sydd â hanes profedig o weithgynhyrchu systemau prawf cyfredol uchel ar gyfer y diwydiant trydanol. Gofyn am dystlythyrau cwsmeriaid ac astudiaethau achos.
Cefnogaeth a gwasanaeth technegol:Mae'r math hwn o offer yn gymhleth. Sicrhewch fod y cyflenwr yn cynnig cefnogaeth ar gyfer gosod, hyfforddi, a gwasanaeth tymor hir, gan gynnwys cyflenwad gwarantedig o ddarnau sbâr.
Nodweddion diogelwch:Rhaid i'r system fod â mesurau diogelwch cynhwysfawr: dyfais stopio brys, amddiffyniad gorlif, cylchedau cyd-gloi, a swyddogaeth canfod namau daear.
Scalability:A yw'r system yn cefnogi uwchraddio yn y dyfodol (ee, cynnydd yn y gyfradd gyfredol, cynnydd yn nifer y sianeli tymheredd)?
Cyllideb:Mae prisiau offer yn amrywio o gannoedd o filoedd i sawl miliwn o bunnoedd, yn dibynnu ar y graddfeydd. Cael dyfynbris manwl sy'n cynnwys costau gosod a chomisiynu.
Wrth gysylltu â chyflenwyr, rhowch y wybodaeth ganlynol:
[ ] Uchafswm cerrynt prawf ar gyfer y brif gylched: ____ kA
[ ] Uchafswm cerrynt prawf ar gyfer pwyntiau/terfynellau cysylltu: ____ kA (yn para ____ eiliad)
[ ] Foltedd system uchaf y ddyfais dan brawf: ____ kV
[ ] Nifer gofynnol y cyfnodau: un-cyfnod / tri-cyfnod
[ ] Gofynion sefydlogrwydd cyfredol: ee ±2%
[ ] Nifer y sianeli mesur tymheredd: ____
[ ] Safonau perthnasol: IEC 62271-1 / IEEE C37.09
[ ] Pŵer AC ar gael ar y safle: ____ V, ____ A
[ ] Ymarferoldeb meddalwedd gofynnol (ee cynhyrchu adroddiadau'n awtomatig)
Trwy ddilyn y camau uchod yn ofalus, gallwch chi ffurfweddu'n union yr offer prawf codiad tymheredd torrwr cylched foltedd uchel ar gyfer eich labordy, gan sicrhau cywirdeb, cydymffurfiaeth a dibynadwyedd am flynyddoedd i ddod.
