Cyflwyniad Cynnyrch ac Egwyddor Gweithio

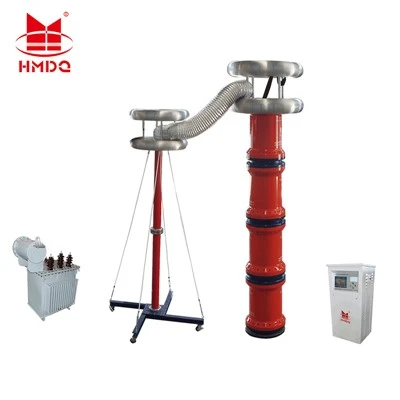

Mae'r HMCXZ-54kVA/54kV wedi'i gynllunio ar gyfer AC wrthsefyll profion foltedd ar offer system pŵer megis ceblau 10kV a 35kV, trawsnewidyddion ac ynysyddion. Mae'n defnyddio technoleg cyseiniant cyfres ac mae'n cynnwys cyflenwad pŵer wedi'i drawsnewid amledd, newidydd cyffro, adweithydd, a rhannwr foltedd capacitive.
Egwyddor gweithio:
- Trwy ysgogi cyseiniant rhwng yr adweithydd soniarus a chynhwysedd y sbesimen prawf, cynhyrchir foltedd uchel a cherrynt uchel.
- Dim ond cyfran pŵer gweithredol y system y mae angen i'r cyflenwad pŵer ei darparu (tua 1/Q o gynhwysedd y prawf), gan leihau'r capasiti cyflenwad pŵer gofynnol yn sylweddol.
- O dan amodau soniarus, mae tonffurf y foltedd allbwn yn sinwsoidal, gan osgoi ymyrraeth harmonig.
Paramedrau Technegol
- Cynhwysedd Graddedig / Foltedd Allbwn Uchaf 54 kVA/54 kV
- Allbwn Afluniad Tonffurf Foltedd<1.0%
- Amser Gweithredu Parhaus a Ganiateir 30 munud o weithredu parhaus o dan amodau graddedig; 60 munud o weithrediad parhaus ar gyfer cebl wrthsefyll profion foltedd
- Unit Power Factor Q>50
- Cable Test Full-Load Power Factor Q>30 (yn dibynnu ar nodweddion llwyth)
- Pŵer Mewnbwn Sengl-cyfnod 380V/220V
- Amrediad Addasiad Amlder 30Hz–300Hz
- Cywirdeb Mesur System 1.5%
- Swyddogaethau Diogelu Safonol Amddiffyniad gorfoltedd, amddiffyniad gorlif, sero-cydgloi lleoliad cychwyn, amddiffyniad detiwnio system (fflachio).
